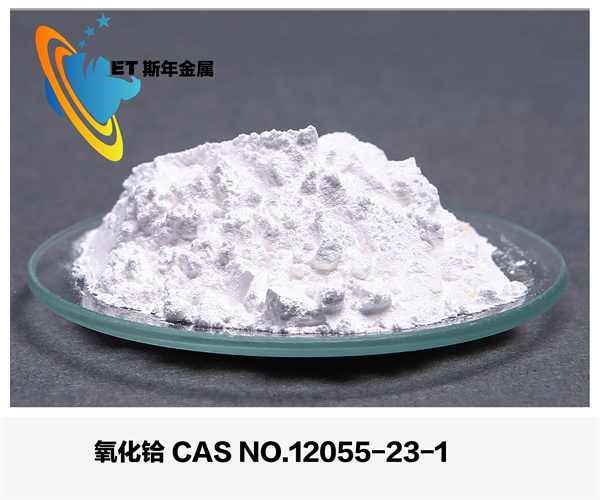

氧化铪

氧化铪（HfO2）是白色晶体粉末。纯氧化铪以三种形式存在，一种是无定型状态，另外两种为晶体。在＜400℃煅烧氢氧化铪、氧氯化铪等不稳定的化合物时，可以得到无定型氧化铪。将其氧化铪继续加热至450~480℃，开始转化为单斜晶体，继续加热至1000~1650℃发生晶格常数逐步增加的趋势，并转化为4个氧化铪分子的单体。当1700~1865℃时开始转化为四方晶系。

应用领域

1、用于制作光学镀膜领域。

2、用于制作高效集成电路。

3、用于制作高性能陶瓷。

产品系列

属性（理论）

健康与安全信息

包装规格

成品包装：50公斤/桶、500公斤/托盘、吨袋包装

样品包装：500克/袋，1公斤/瓶

关于氧化铪

氧化铪（HfO2）为锆铪分离的产物，目前只有美、法等国家在生产核级锆时产生有氧化铪。中国早期就已经具备生产核级锆，并生产少量氧化铪的能力。但是产品数量稀少，价格昂贵。作为铪的主要化学产品，通常用作光学镀膜材料，很少量开始试用于高效集成电路，氧化铪在高端领域的应用尚待开发。 二氧化铪(HfO2)是一种具有较高介电常数的氧化物。作为一种介电材料，因其较高的介电常数值(~20)，较大的禁带宽度(~5.5eV)，以及在硅基底上良好的稳定性，HfO2被认为是替代场效应晶体管中传统SiO2介电层的理想材料。如果互补金属氧化物半导体器件尺寸低于1μm，以二氧化硅为传统栅介质的技术会带来芯片的发热量增加、多晶硅损耗等一系列问题，随着晶体管的尺寸缩小，二氧化硅介质要求必须越来越薄，但是漏电流的数值会因为量子效应的影响随着二氧化硅介质厚度的较小而急剧升高，所以急需一种更可行的物质来取代二氧化硅作为栅介质。二氧化铪是一种具有宽带隙和高介电常数的陶瓷材料，近来在工业界特别是微电子领域被引起极度的关注，由于它很可能替代目前硅基集成电路的核心器件金属氧化物半导体场效应管(MOSFET)的栅极绝缘层二氧化硅(SiO2)，以解决目前MOSFET中传统SiO2/Si结构的发展的尺寸极限问题。
