晶体生长：为高性能晶体材料提供纯净基础

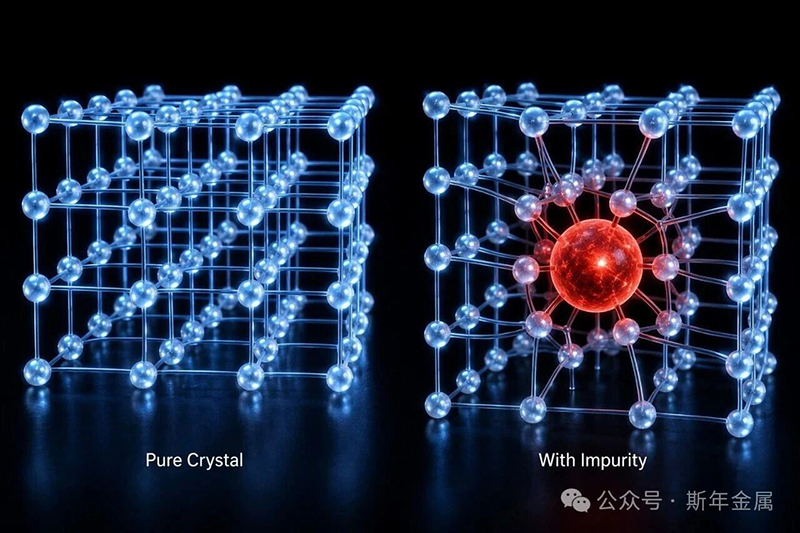

在高端晶体材料制造过程中，一台晶体生长设备可能需要运行数十小时甚至数天。看似缓慢的生长过程，实际上是在控制数以亿计的原子按照特定晶格排列。这个过程中最大的挑战，不是如何让原子“长上去”，而是如何防止它们“长错位置”。晶体最怕的不是缺少某一种元素，而是不受控制的杂质。普通材料里几个ppm的杂质可能无关紧要，但在晶体内部，一个杂质原子就可能破坏整片晶格的周期性排列。这些外来原子进入晶格后，会形成缺陷能级、改变局部电荷分布，进而影响晶体的光学透过率和结构完整性。对于激光晶体、闪烁晶体、光学晶体而言，这意味着光输出下降、能量分辨率变差，甚至整块晶体报废。

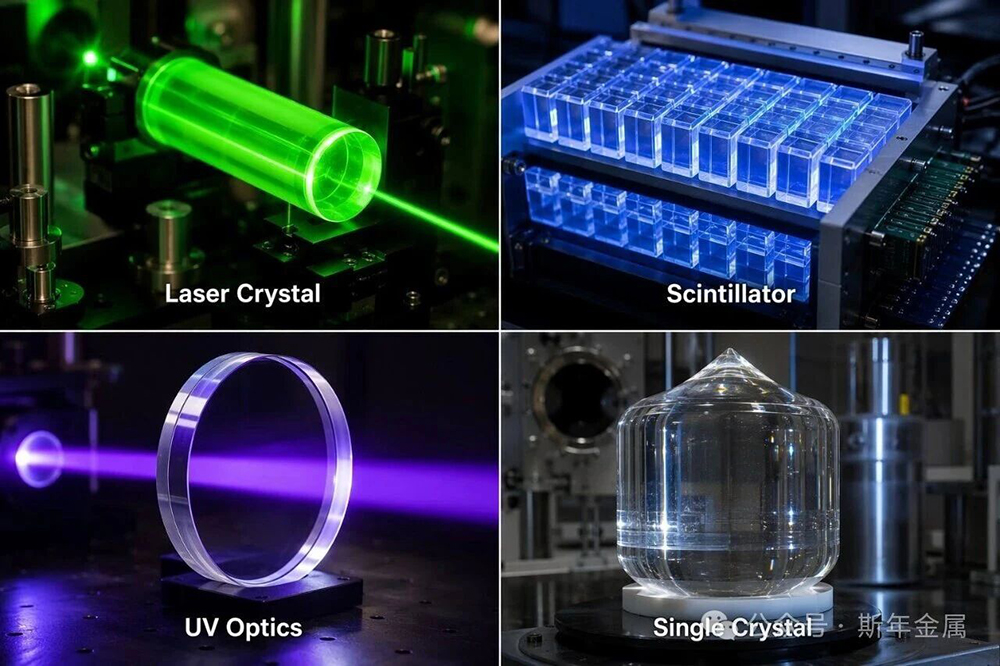

激光晶体大部分激光晶体由发光中心和基质晶体两部分组成。如果基质晶体中混入了过渡金属杂质（如Fe、Cu、Co、Ni），这些杂质会成为吸收中心，将泵浦光能量吸收并转化为热量，导致晶体内部产生热梯度、折射率畸变，严重时甚至造成晶体炸裂。

闪烁晶体在闪烁晶体领域，二价阳离子（如Ca²⁺和Mg²⁺）的掺杂能在一定程度上改善晶体的闪烁性能。例如，在钙镱离子共掺的YAG超快闪烁晶体中，钙离子进入晶体取代钇离子格位，可获得光产额高、抗辐照损伤强的晶体材料。但前提是——掺杂用的钙源本身必须足够纯净，否则引入的不是性能提升，而是新的缺陷。

钙基晶体和功能氧化物晶体在部分钙基晶体和功能氧化物晶体的研究中，高纯氧化钙作为钙源材料，其杂质水平直接决定了晶体的结构与性能。以氟化钙（CaF₂）晶体为例，CaF₂是深紫外波段重要的窗口材料，尤其在157nm波长附近，透过率要求超过90%，杂质的存在会显著降低这一指标。高纯度CaF₂晶体无色透明，广泛应用于特种透镜和光学窗口。在钙钛矿型氧化物（如CaTiO₃）等功能晶体的研究中，钙源的纯度同样影响晶格应力与缺陷浓度，进而决定材料的介电与光学性能。有研究机构曾采用碳弧熔融技术成功生长出大尺寸、高纯度、无微气泡的CaO单晶，并实现了Li、Na、Ce、Nd等多种元素的掺杂。这说明高纯氧化钙本身也可以作为晶体材料进行研究与应用，而这一切的前提，都是原料的极致纯净。

“晶体缺陷，从原料开始。”这也是为什么常规杂质含量＜10ppm成为行业门槛——只有在这个量级以下，杂质对晶体性能的影响才真正进入可控范围。5N级高纯氧化钙，正是从源头上切断杂质入侵的第一道防线。

光学材料与镀膜：从原料纯度到光学性能控制

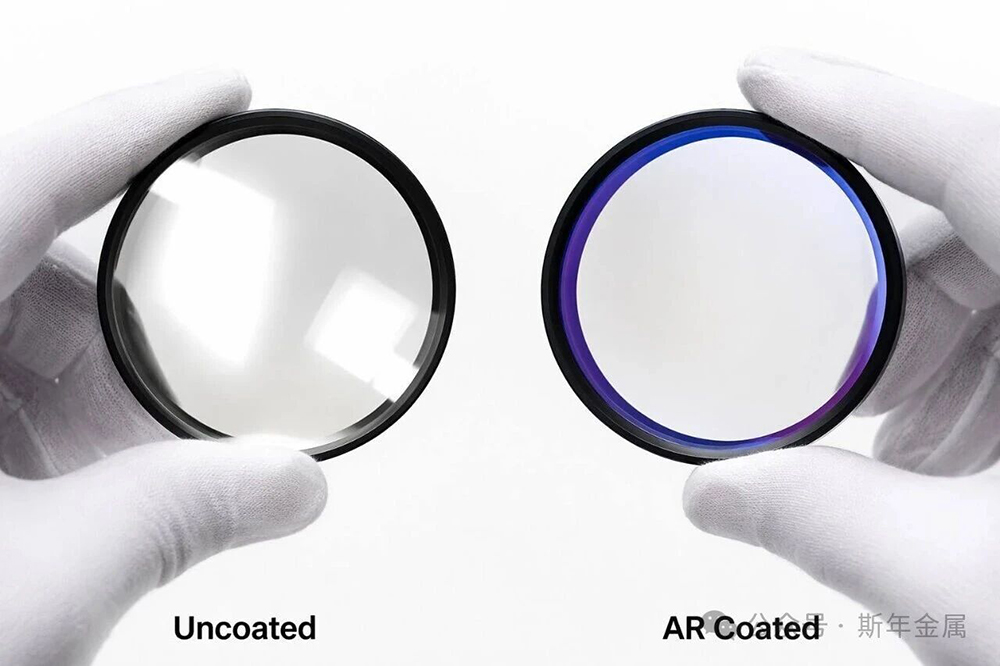

同样的逻辑也适用于光学材料和镀膜领域。你有没有注意过，手机镜头在灯光下会反射出一层淡淡的蓝紫色光泽？那不是镜头本身的颜色，而是一层厚度仅几十到几百纳米的增透膜。

从眼镜片、电脑屏幕，到相机镜头、汽车挡风玻璃，再到太阳能电池板、卫星光学窗口——但凡需要减少反射、让更多光线穿透的场景，增透膜都是那个默默工作的“隐形卫士”。

这种增透膜，以及激光滤光片、光学窗口、传感器保护膜，大多采用PVD真空镀膜工艺制备——在真空环境中把材料加热蒸发，让它们以分子形式沉积在镜片表面，形成均匀致密的功能薄膜。镀膜原料的纯度，直接决定这层膜“好不好”。如果材料里带着几个ppm的铁杂质，这些杂质会跟着沉积到镜片上，在特定光波段产生吸收——就像透明玻璃落了一点灰，透过的光线少了几个百分点。某些光学应用要求透光率误差控制在0.1%以内，材料中杂质含量一旦升高，膜层透光率就会出现可测量的下降。在手机镜头里，这种差异肉眼难辨；但在激光光路或航天光学系统中，几个百分点的透过率损失意味着信号衰减、甚至系统失效。这就是高端光学镀膜必须使用超高纯材料的原因。

极致透光5N氧化钙几乎无过渡金属杂质，紫外、可见光波段吸收极低，镀膜后无铁、铜杂质造成的黄变和灰雾，成像对比度稳定。

致密稳定的膜层氧化钙熔点2572℃，高温下化学惰性强，蒸发过程中成分均匀不分解，膜层致密、无针孔。

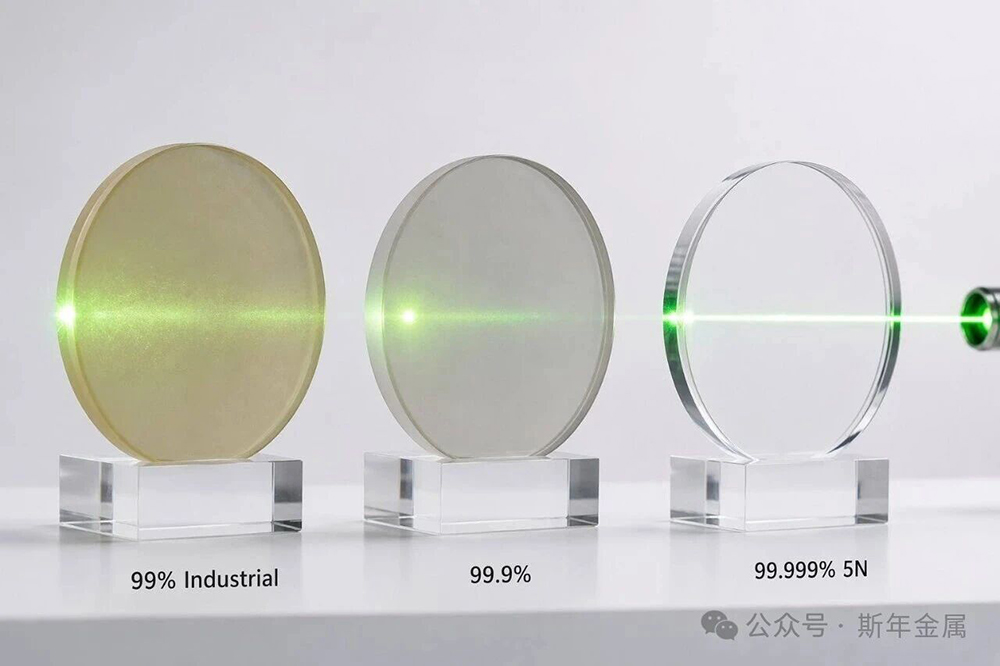

多层膜体系精准匹配高纯钙源可精准调控薄膜折射率，搭配二氧化硅、氧化铝制备增透膜、滤光膜、保护层等复合膜系。纯度带来的结果天差地别：99%工业级杂质多、膜层雾度高；99.9%仍有金属杂质残留，不适用于精密光学；只有99.999%超高纯级，才能满足高端量产标准。

稳定，比“极限高纯”更难

很多供应商能做到“一次高纯”——送检样品漂亮，但批量供货时杂质波动大。晶体生长和光学镀膜都是连续工艺，上一批原料调好的参数，换一批原料又需要重调。

批次一致性，比单次极限纯度更考验技术实力。 稳定批次、减少工艺调整，是高端产线最为关注的材料属性。

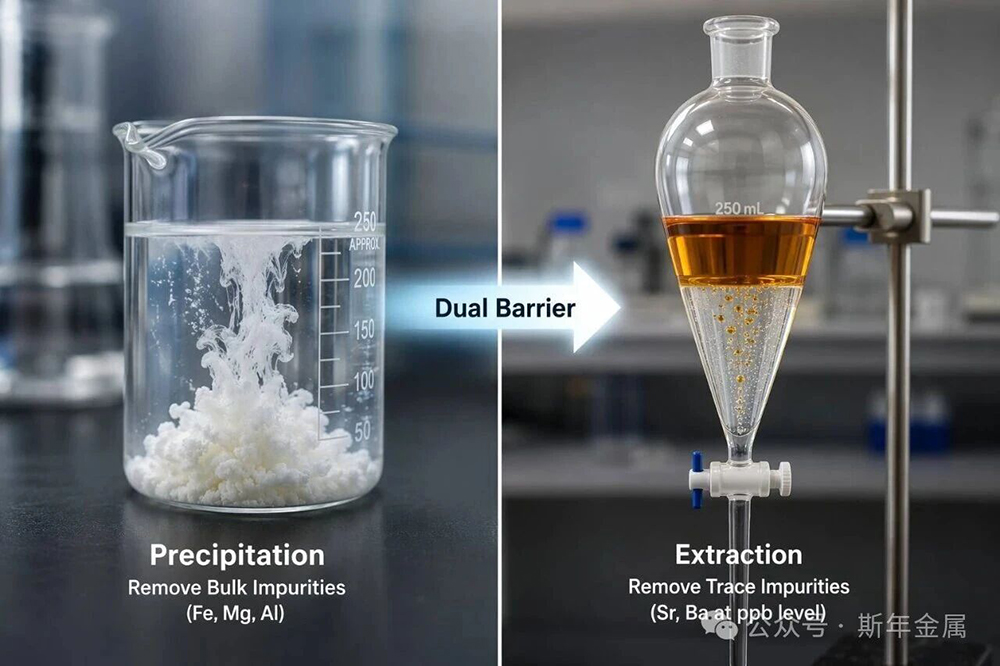

上海斯年金属材料有限公司采用化学沉淀+溶剂萃取组合提纯工艺，先通过液相沉淀和精密洗涤去除绝大部分宏观杂质，再借助萃取剂对顽固杂质进行选择性深度清扫。双保险流程让成品纯度稳定推至5N（99.999%），关键金属杂质收缩到个位数ppm级，批次间波动小于行业标准。

产品已批量服务于国内主流激光晶体、闪烁晶体、磁光晶体、荧光粉、透明陶瓷等领域。

高纯度、批次稳定性和可控粒径，是守住晶体质量和光学性能的核心保障。只有严格的多重提纯工艺和全流程检测，才能真正守住高端制造的第一道关。
