我们已经了解了5N氧化钙在MLCC、PTC热敏电阻、5G微波介质陶瓷等先进电子陶瓷中的关键作用。钙离子在这些场景中，或是微量掺杂的"精修师"，或是直接构成晶格的主元素。

但钙的舞台不止于此。

当温度飙到1500°C、熔体活跃到几乎能腐蚀所有容器、当需要在高温含氢气氛中精确传导质子——在这些极端环境下，钙基功能氧化物成了不可替代的"最后防线"。

走出熔炉与传感器，钙的纯度逻辑在发光材料和透明陶瓷领域，依然成立。

CaZrO₃坩埚：冶炼钛合金的"不粘锅"

钛合金有多难伺候？它的比强度高、耐腐蚀、生物相容性好，是航空航天、海洋工程和生物医学领域的明星材料。但偏偏在熔炼这一步，钛的化学活性强得让人头疼——高温下它几乎跟所有坩埚材料都会发生反应。Al₂O₃坩埚？反应。ZrO₂坩埚？脱氧。石墨坩埚？渗碳。

锆酸钙（CaZrO₃）恰好解决了这个难题。CaZrO₃具有钙钛矿结构，在高温下对钛合金熔体表现出优异的化学惰性，即使在高达1800°C的极端温度下仍具有很高的耐腐蚀性。Journal of the European Ceramic Society 2023年的一项研究将CaZrO₃评估为极具潜力的钛合金熔炼坩埚材料，并发现"升级版"方案：在CaZrO₃中引入Ba元素形成(Ba₀.₈Ca₀.₂)ZrO₃固溶体后，坩埚的侵蚀层比纯CaZrO₃减少了约85%~92.5%，界面清晰、几乎没有元素扩散——好比给坩埚穿上了一层更厚的"防弹衣"。而这一切的起点，是高纯度的钙源。 CaZrO₃由CaCO₃（或CaO）与ZrO₂通过固相反应合成，原料中的杂质会残留在晶界，在高温下成为优先反应位点。更关键的是，钛对氧含量极为敏感——一颗ppb级的Fe杂质，可能在一炉价值百万的钛合金铸锭中留下不可逆的污染。

钙锆酸盐：从氢气传感器到固体氧化物燃料电池

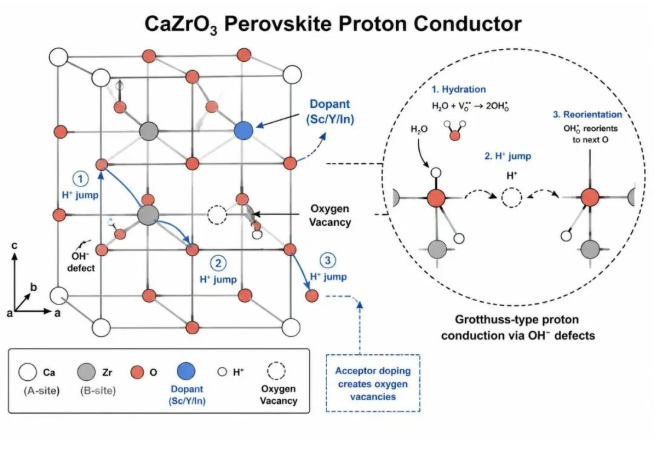

CaZrO₃的另一重身份，是质子导体——一种能让氢离子（质子）在固体中"排队通过"的特殊材料。

商用落地：铝液里的"氢哨兵"。 In掺杂的CaZrO₃在高温含氢气氛下表现出良好的质子电导率（约1.3×10⁻⁸ S/cm），已被商业应用于铝液中的氢传感器，实时检测熔融金属的氢含量。性能跃升：更灵敏的"氢探测器"。 Sc掺杂的CaZrO₃（CaZr₀.₉Sc₀.₁O₂.₉₅）电导率更高。2023年，研究者基于CaZr₀.₉₅Sc₀.₀₅O₃₋δ设计了一种安培型传感器，在600-700°C下检测空气中氢气浓度，灵敏度高达约60 μA/1%H₂，响应快、可重复性好。In掺杂的CaZrO₃还被用于核能领域的氚监测传感器。前沿突破：让质子在常温下也能"赶路"。 Nature Communications 2024年发表的研究发现，Y掺杂的CaZrO₃（CaZr₀.₈Y₀.₂O₃₋δ）在水中展现OH⁻离子传导，在90°C的6M KOH溶液中离子电导率高达约0.1 S/cm——比纯水中高100倍，为低温燃料电池、电解槽打开了新可能。杂质引入的非本征缺陷，会打乱质子跳跃传输的"专用通道"——钙源的纯度，同样决定这条通道的通畅程度。

透明陶瓷：CaO，尖晶石的"光学味精"

透明尖晶石陶瓷（MgAl₂O₄）是透明装甲、红外窗口和整流罩的关键材料。

它既有陶瓷的硬度和抗冲击能力，又有接近玻璃的光学透过率，在装甲车辆观察窗、红外导引头整流罩、高压钠灯灯管等场景中不可替代。而CaO在其中扮演一个精妙的角色——烧结助剂，添加量低至几百ppm级，却直接决定陶瓷的光学质量。Journal of the European Ceramic Society 研究（Effect of CaO on the optical quality and microstructure of transparent MgO·1.5Al₂O₃ spinel ceramics）系统研究了CaO对透明尖晶石光学质量的影响。添加适量的CaO，可以抑制烧结过程中晶粒的异常长大，使晶界更加均匀，从而减少晶界处的光散射、提升透过率；但如果CaO用量不当或钙源纯度不足，反而会在晶界形成第二相——任何晶界第二相都会引起光散射、拉低透过率，让"透明陶瓷"变得不再透明。这里藏着一个容易被忽视的细节：CaO作为助烧剂，添加量本身只有几百ppm。用量越少，钙源自身带入的杂质就越"无处躲藏"——它们不会像主成分那样被稀释，而是直接富集在晶界，成为散射中心。 这正是"助剂级5N CaO"的用武之地：既要CaO发挥助烧作用，又不能让它成为杂质的"搬运工"。

CaTiO₃:Pr³⁺：点亮屏幕的红色"发光密码"

CaTiO₃在上一期是微波介质陶瓷，但它还有另一重身份——发光基质。

掺杂Pr³⁺后，CaTiO₃成为红色长余辉荧光粉，被研究用于场发射显示器（FED）、固态照明和荧光温度传感。Journal of the American Ceramic Society 2011年的研究显示，CaTiO₃:Pr³⁺荧光粉色纯度可提升至92.1%；ACS Omega 2017年的研究则明确指出：发光性质与氧化物基质的相纯度正相关。荧光粉最怕的是杂质淬灭——Fe、Cu、Co等过渡金属杂质会成为"淬灭中心"，把本应发光的能量以热的形式耗散掉。钙源的纯度，直接决定了发光的强度和色纯度。

斯年金属99.999%CaO：最后一道闸门

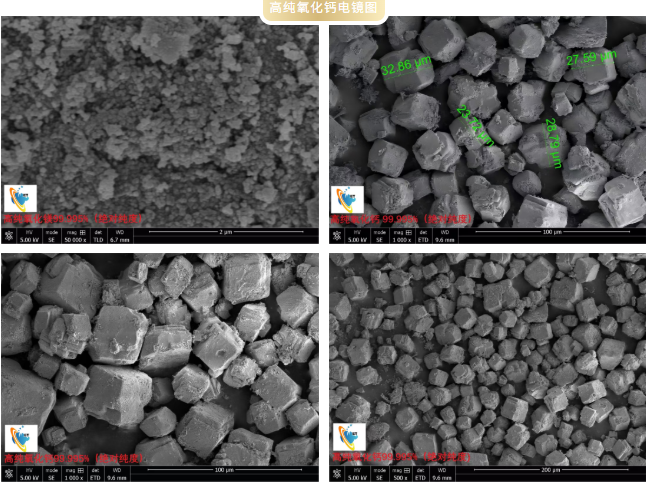

回顾以上场景，会发现一个共性规律：钙基材料大多以固相反应法制备——氧化钙与其他金属氧化物混合、高温煅烧、烧结。在这个过程中，钙源的杂质不会"烧掉"，而是直接嵌入材料母体，成为永久性的晶格缺陷或晶界第二相。"精密陶瓷的缺陷，从原料开始。" 这正是5N级（99.999%）高纯氧化钙从"可选项"变成"必选项"的原因——杂质一旦不可逆地嵌入晶格或残留在晶界，材料的性能就再也回不去了。1500°C的钛合金熔体、600°C的含氢气氛、90°C的碱性电解液，再到屏幕上的红光、装甲上的透明窗口——钙基材料在每一处场景里做的都是同一件事：把杂质挡在门外，把功能留在晶格中。在极端环境里，纯度的代价会被放大一百倍——所以我们的底气，写在检测报告里。 第三方GDMS检测显示：Fe 1.6 ppm、Al 3.2 ppm、Si 2.0 ppm，检出金属杂质总量约15 ppm，对应绝对纯度≥99.998%；Co、Ti、Li等过渡金属低于检出限，放射性元素Th、U也在ppb级以下。1500°C的熔炉，是对杂质最不留情面的考场。 一颗ppb级的Fe，就足以在钛合金铸锭里留下不可逆的氧污染——上海斯年金属5N级氧化钙：Fe实测1.6 ppm、Co和Ti根本测不到。杂质总量从百分比级压到约15 ppm，意味着固相反应中进入晶格的意外缺陷少了三个数量级，材料的每一项功能从原料端就锁定了。50,000倍电镜之下，颗粒细小、分布均匀——均匀的粉体，才是晶界整齐、缺陷可控的第一道保障。极致纯度，是极端环境下的真实底气。
