手机屏幕的玻璃，是如何变得那么平、那么透的？

不是靠磨，真正让一块玻璃达到光学级平整度的，是一场精密的化学操作——抛光液里的氧化铈颗粒，在纳米尺度上和玻璃表面发生反应，把微观凸起“啃”掉，把凹陷保护起来。

最终决定屏幕能不能把画面清清楚楚送到眼前的，不是氧化铈有多“硬”，而是它的表面有多“活跃”。

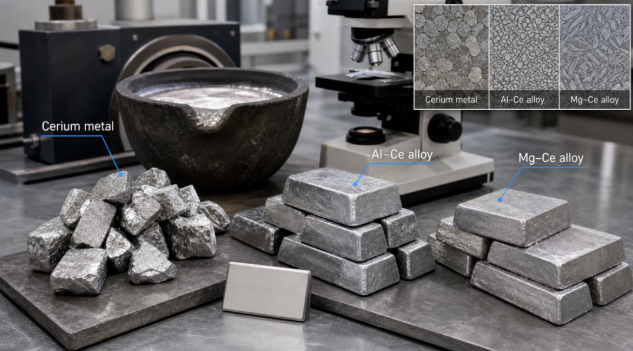

铈，就是那个能让氧化铈“活跃”起来的元素。铈的价值，不只用在抛光上。碳化硅——从砂轮到半导体晶圆，再到高温结构陶瓷——三个看似不相干的场景里，铈都在做同一件事：用它的价态切换，去改变另一种材料的命运。

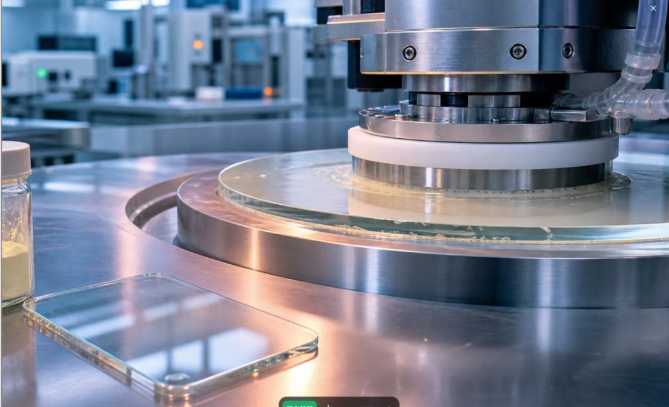

抛光：和二氧化硅的临时“链接”

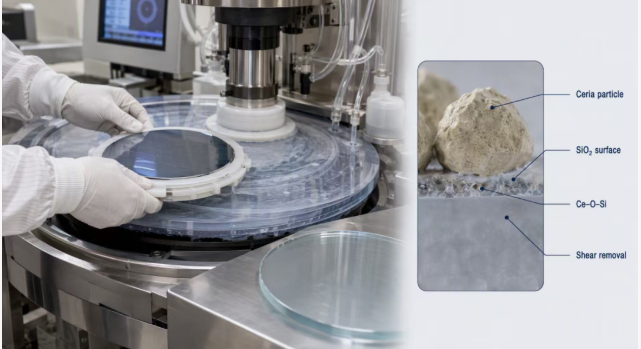

CMP（化学机械抛光）是半导体晶圆制造和高端光学玻璃加工的核心工艺。传统抛光靠磨粒“硬磨”，而氧化铈抛光液靠的是化学键——磨粒表面与二氧化硅之间形成临时的Ce–O–Si桥键，机械剪切力把“软化”的硅氧层带走，水通过下方再断裂Ce–O–Si键，让磨粒表面再生，继续工作。

这套机制的核心，正是Ce³⁺ ↔ Ce⁴⁺的灵活切换：磨粒表面Ce³⁺比例越高，对SiO₂的化学活性越强，抛光速率也就越高。氧化铈在SiO₂上的去除效率比传统硅溶胶磨料高3–5倍——同样重量的磨料，氧化铈的去除速率是硅溶胶的数倍。这也是为什么大尺寸晶圆、智能手机盖板玻璃、高端光学镜头几乎都在用氧化铈基抛光液。

更重要的是选择性。在STI（浅沟槽隔离）工艺里，需要高选择性地抛除SiO₂而不伤Si₃N₄阻挡层。纯氧化铈的本征选择比约10:1到30:1；通过添加PAA（聚丙烯酸）等高分子抑制剂，可推到50:1到200:1这一先进工艺所需的窗口。

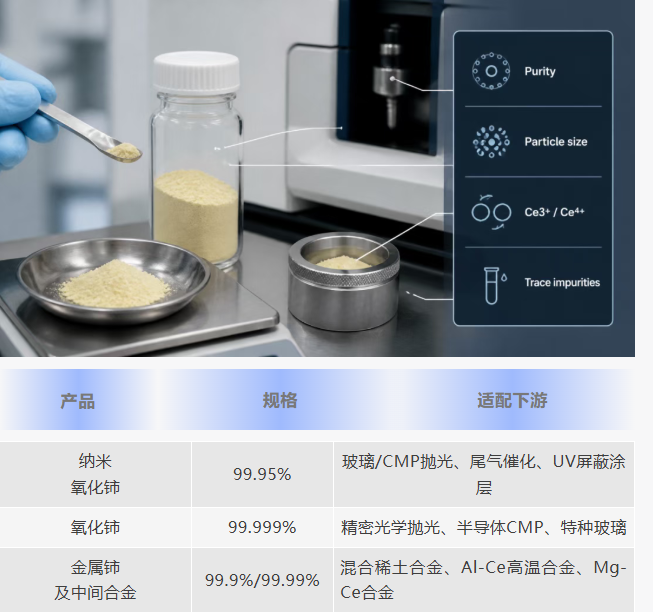

对上游稀土企业来说，CMP级氧化铈与普通玻璃抛光粉的差距是“从粗磨到精抛”——关键看粒径分布、异常大颗粒尾部、Ce³⁺/Ce⁴⁺比、比表面积和洁净灌装能力。

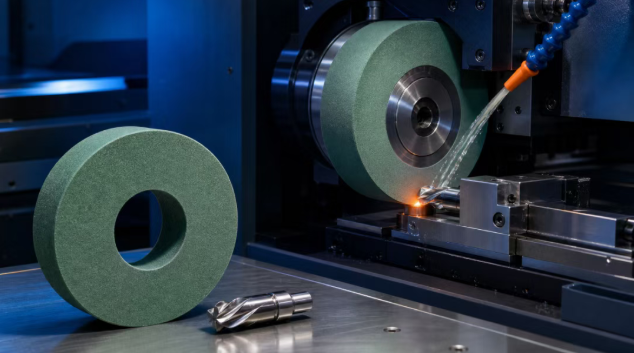

铈碳化硅：加一点铈，晶体更抗造

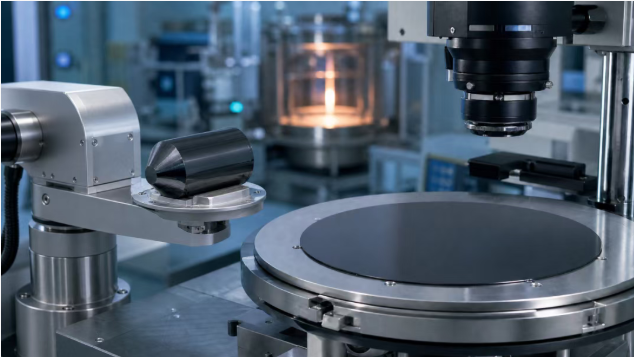

4H-SiC单晶生长：铈在“选晶型”

碳化硅不只有一种晶型。它有超过250种多型体，但半导体行业只要一种：4H-SiC。问题在于，在PVT（物理气相传输）法生长过程中，6H、15R等其他晶型很容易混进来，变成晶体里的“杂晶”，直接毁掉晶圆的电学性能。

怎么让4H-SiC长出来？

研究者发现，在SiC粉料中添加CeO₂作为铈源，铈蒸气会在生长界面富集，促进4H多型体的成核。

铈在这里不进入晶格充当掺杂剂，它更像一个“界面调控者”——降低生长界面能，改变不同多型体之间的竞争关系，让4H-SiC在热力学上更占优势。

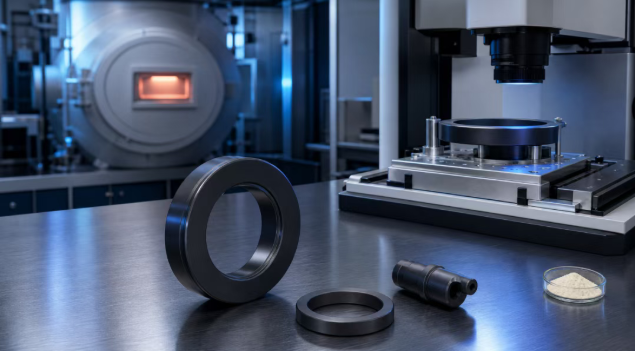

SiC陶瓷烧结

SiC陶瓷的另一个难点是烧结。碳化硅共价键强、自扩散系数低，不加烧结助剂几乎烧不密实。

CeO₂会与SiC颗粒表面的SiO₂在1700°C以下形成共晶液相，充当液相烧结助剂，促进颗粒重排和致密化。

CeO₂在晶界处形成的稀土硅酸盐液相，不只是“填缝”。Ce³⁺/Ce⁴⁺的变价能力在这个场景里同样发挥作用——价态变化产生的氧空位可以调控晶界相组成，改善材料的高温强度和抗氧化性。

这也是高纯氧化铈在SiC陶瓷烧结助剂中越来越受关注的原因。烧结助剂的用量通常只有几个百分点，但它直接决定晶界相的组成和分布。

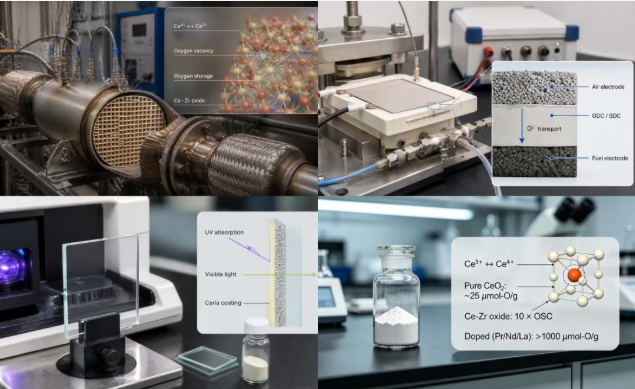

催化、SOFC与紫外屏蔽
