MLCC：Ca²⁺，被低估的"可靠性守门员"

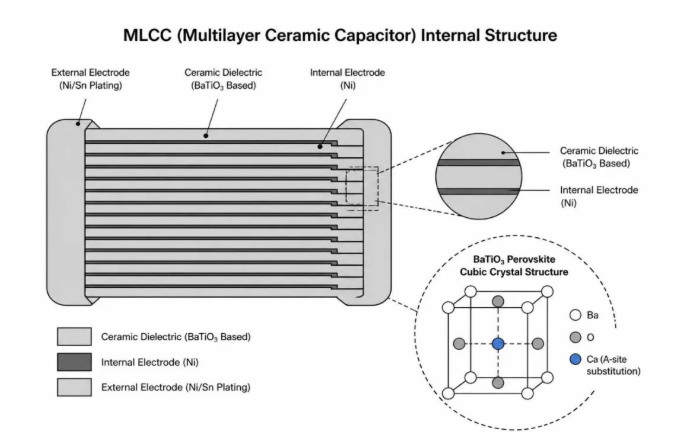

你可能见过MLCC（多层陶瓷电容器）——一颗比米粒还小的电子元件，藏在每台手机、每辆汽车、每座5G基站里。它的核心是一层又一层交替堆叠的陶瓷介质和金属电极。

MLCC的主流介质材料是钛酸钡（BaTiO₃）。在高端BME-MLCC（贱金属电极多层陶瓷电容器）中，为了防止Ni电极在烧结时被氧化，必须在还原气氛下进行共烧。但问题随之而来：还原气氛会让BaTiO₃产生氧空位，导致陶瓷半导体化——也就是说，介质不再绝缘，电容直接失效。

钙的作用正在于此：
Ca²⁺作为受主掺杂离子进入BaTiO₃晶格，能够捕获氧空位、抑制电子电导，从而防止绝缘电阻下降，保障MLCC在长期服役中的可靠性。《物理化学学报》2024年的一篇综述（原文标题 Reliability Mechanisms of the Ultrathin-Layered BaTiO₃ Based BME-MLCC）指出，要提升超薄层化MLCC的可靠性，就必须降低陶瓷介质中的氧空位浓度并提高其激活能。稀土元素的掺杂可在一定程度上解决这一问题，而碱土金属离子（如Ca²⁺、Mg²⁺）的协同掺杂，则进一步优化了BME-MLCC的抗还原性和长期稳定性。

关键在于钙源的纯度。
工业级钙源引入的微量Fe、Na、K等杂质，本身就是氧空位的来源，等于一边补漏洞一边捅新窟窿。Ca²⁺的受主掺杂角色在理论上可由其他碱土金属（如Mg²⁺）部分替代，但5N级（99.999%）高纯氧化钙的核心价值在于——在提供钙离子的同时，将有害杂质控制在不足以形成新缺陷的水平。这种"既供钙又不惹尘"的双重能力，才是它在高端MLCC制造中的真正壁垒。

PTC热敏电阻：被忽略的"精粒精修师"

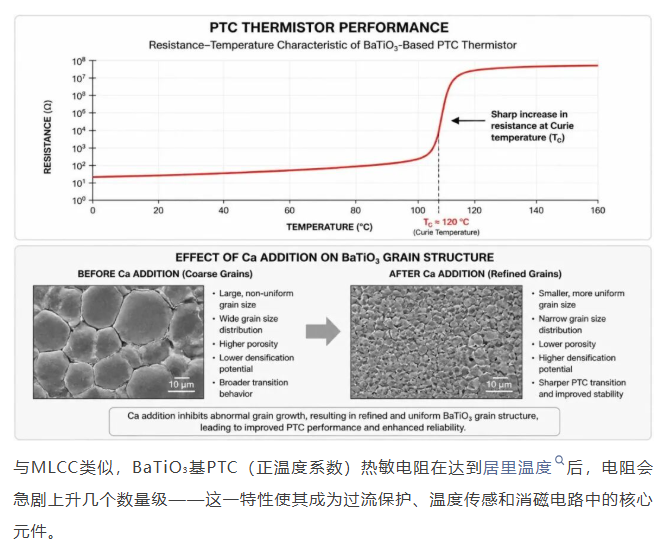

钙在这里的角色不是主成分，而是一位"晶粒精修师"。

发表在《Journal of the European Ceramic Society》 上的研究（Affleck & Leach, 2005）显示，Ca作为A位掺杂元素进入(Ba,Ca)TiO₃晶格，主要作用是对晶粒进行细化——Ca²⁺较小的离子半径抑制了烧结过程中的晶粒异常长大，使晶界更加均匀、可预测，从而提升PTC效应的稳定性和重复性。同刊2000年发表的另一项研究进一步指出，含Ca添加剂的PTC-BaTiO₃陶瓷在超过45°C的服役温度下仍能保持稳定运行。

这又是一个"杂质即缺陷"的故事：
工业级钙源引入的微量过渡金属，在PTC陶瓷中会成为不受控的受主态，直接影响晶界势垒高度，导致电阻-温度曲线漂移。5N纯度的意义，与MLCC场景如出一辙——不是钙本身不可替代，而是"在提供钙的同时不引入新杂质"的能力，在高端热敏电阻的批量一致性中同样具有实际价值。

CaTiO₃：5G/6G时代的微波介质陶瓷

如果说MLCC是钙的"微量掺杂"应用，那么钛酸钙（CaTiO₃）就是钙直接"当家做主"的材料。

CaTiO₃是一种典型的钙钛矿结构微波介质陶瓷，具有较高介电常数（εr ≈ 170）和良好的温度稳定性。在5G/6G通信系统中，微波介质陶瓷被广泛用于谐振器、滤波器和天线基板——这些器件决定了信号"筛得干不干净"、频段"稳不稳定"。

来自利兹大学2023年的一项研究（A high-performance,temperature-stable Mg₁.₉₉Ga₀.₀₁Si₀.₉₉Al₀.₀₁O₄-CaTiO₃ microwave dielectric ceramic and its 5G/6G waveguide filter）表明，CaTiO₃基复合陶瓷在5G/6G波导滤波器中展现出优异的微波介电性能，产业化潜力巨大。类似体系中，MgTiO₃-CaTiO₃系材料也已被研究用于5G通信组件（如天线基板和谐振器）。

但CaTiO₃的介电性能对原料纯度极度敏感。
合成CaTiO₃的传统方法是固相反应法——将CaO（或CaCO₃）与TiO₂在高温下反应。如果钙源中残留的SiO₂、Al₂O₃等杂质在晶界偏析，会形成第二相，导致介电损耗（tan δ）急剧升高、温度系数漂移。对于一台需要处理数十路信号的5G滤波器来说，任何一块陶瓷的介电常数偏差都可能让整个信道"跑偏"。

CCTO：当"巨介电常数"遇到纯度挑战

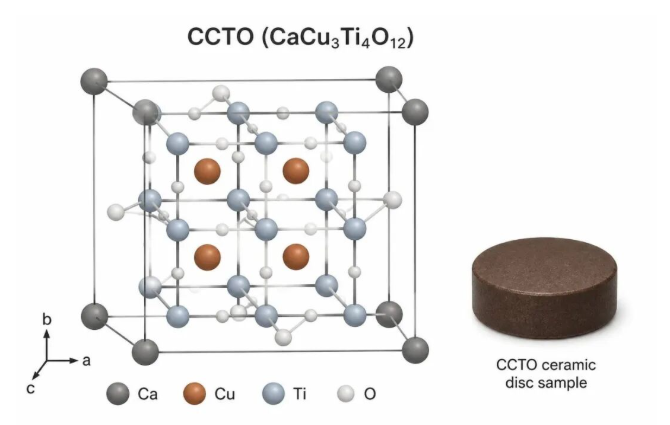

CaTiO₃的介电常数约170，那么CaCu₃Ti₄O₁₂（CCTO）的介电常数可以高达10⁴-10⁵量级——这在陶瓷材料中属于"巨介电"级别。

斯年金属99.999%CaO：用检测数字应答

上海斯年金属材料有限公司，依托化学沉淀+溶剂萃取组合提纯工艺，持续为先进陶瓷、MLCC、微波介质陶瓷等电子元件领域提供99.999%（5N）超高纯氧化钙产品。纯度优势，写进检测报告里。

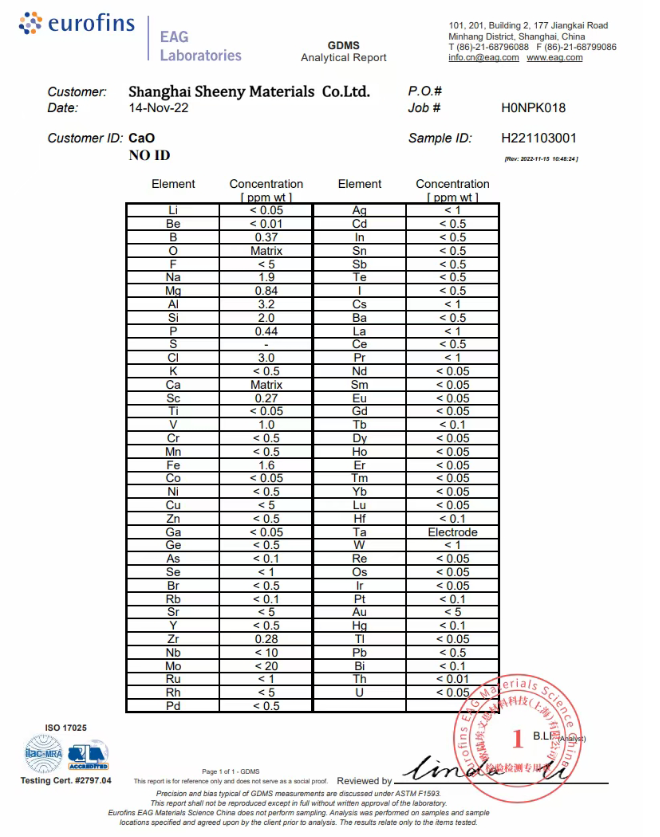

第三方GDMS检测（ISO 17025认证）显示：Fe 1.6 ppm、Al 3.2 ppm、Si 2.0 ppm，检出金属杂质总量约15 ppm，对应绝对纯度≥99.998%；Co、Ti、Li等过渡金属更是低于检出限。

最怕杂质的场景，恰恰是杂质最少的地方。 对MLCC，Fe、Co、Ni、Cu这些"催化"氧空位的过渡金属几乎测不到；

对微波介质陶瓷，Si、Al实测仅2.0和3.2 ppm，晶界不会生成非介电第二相，5G信道不会"跑偏"。杂质从百分比级压到约15 ppm，固相反应中的意外缺陷少了三个数量级，批次一致性从原料端就锁定了。

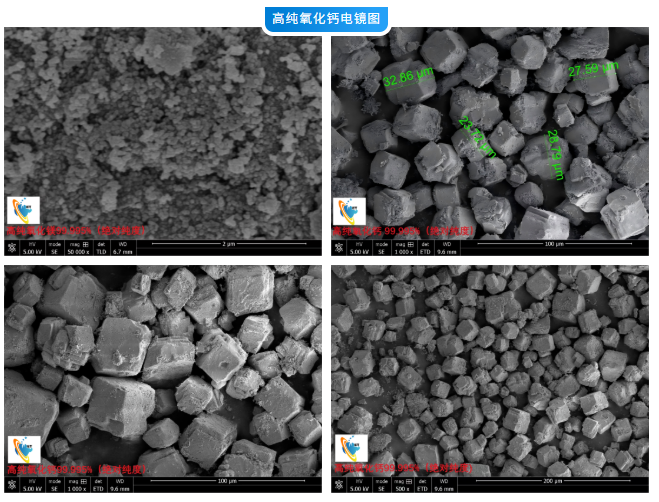

50,000倍电镜之下，颗粒细小、分布均匀，为烧结均匀性提供微观保障。

纯度不是形容词，是一组组可验证的数字。
